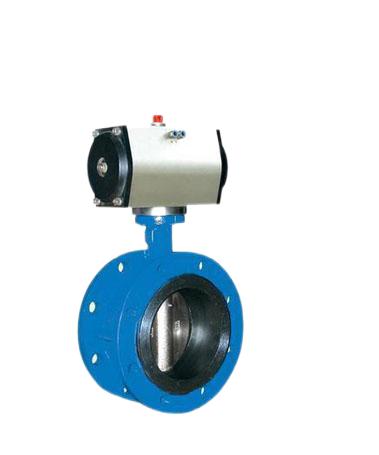

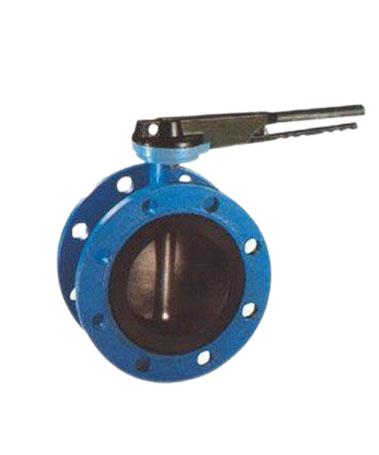

软密封蝶阀

结构特点

1.本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠；

2.密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长；

3.橡胶密封圈既可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择；

4.蝶板采用框架结构，强度高，过流面积大，流阻小；

5.整体烤漆、能有效地防止锈蚀且只要更换密封阀座材料，就可以使用于不同介质；

6.阀体具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装；

7.本阀结构独特，操作灵活、省力、方便。

执行标准

设计规范: GB/T12238

法兰连接: GB/T9113、GB/T172416

结构长度: GB/T12221

试验与检验: GB/T13927

性能参数

主要材质: WCB、QT450-10、HT200、HT250

产品规格: DN50~2000mm

压力等级: PN0.6~1.6MPa

适用介质: 水、空气、天然气、油品及弱腐蚀性流体

适用温度:丁腈橡胶-40°C~90°C、氟橡胶-20℃~200°C

驱动方式: 蜗轮传动、电动、气动
